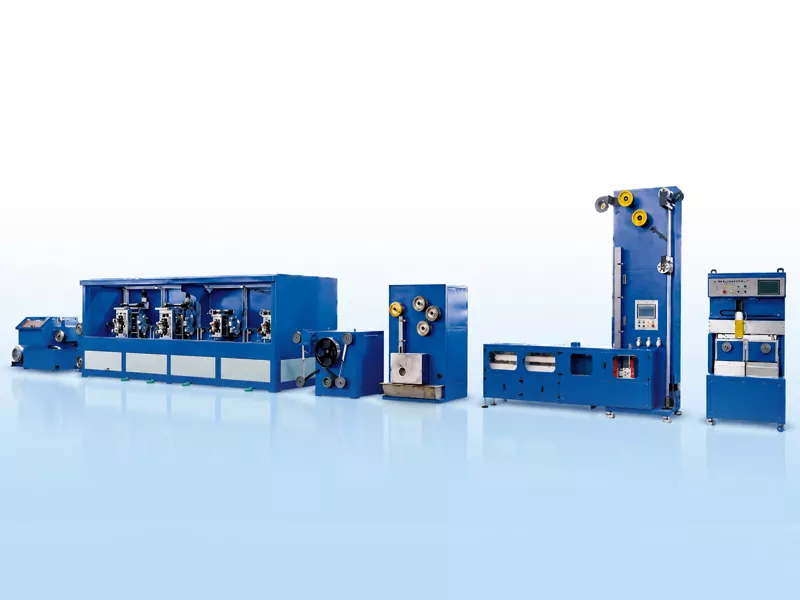

Khadka Soo saarista Busbar Ribbon ee PV

Khadka Soo saarista Busbar ee GRM PV waxaa loogu talagalay in uu si joogto ah uga shaqeeyo TU1 silig naxaas ah oo aan oksijiin ka xoroobin ribbon fidsan oo saxan oo saxan. Khadku wuxuu ku habboon yahay ribbon isku xidhka PV, ribbon baska, iyo wax soo saarka ribbon baska ee milicsada.
Xariiqda dhammays tiran waxay midaysaa sawir-qaadista siligga, rogid sax ah, nuugista joogtada ah, daawaynta qulqulka, dahaarka-kulul-kulul, iyo qaadashada toos ah. Waxay ka caawisaa soosaarayaasha ribbon ee PV inay xakameeyaan saxnaanta ballaca iyo dhumucda dhumucda, tayada dahaarka dahaarka, toosnaanta xariijimaha, iyo joogtaynta dabaylaha.
Khadka wax-soo-saarka baska baska ee GRM waa ku dhawaad 26 mitir dhererka iyo ballaciisu waa 3 mitir, oo leh wadarta miisaanka xariiqda ilaa 14 tan. Xawaaraha naqshadeynta wuxuu gaari karaa ilaa 150 m/daqiiqo, iyadoo ku xiran cabbirka siliga naxaasta ah, cabbirada ribbon ee dhammaatay, xawaaraha tinning, iyo habka qaadashada. Marka la eego xaaladaha wax-soo-saarka caadiga ah, wax-soo-saarka bishiiba wuxuu gaari karaa ku dhawaad 60-80 tan.

Soo dir weydiin

Sharaxaada Alaabta

Laga soo bilaabo Siliga Copper ilaa Ribbon Busbar ee Dhammaaday

Khadka Wax-soosaarka Busbar ee PV Busbar wuxuu badiyaa u adeegsadaa siligga naxaasta sida alaabta ceeriin. Siligga ayaa marka hore loo sawiraa dhexroorka loo baahan yahay si loo rogo, ka dibna loo sameeyay ribbon fidsan iyada oo loo marayo duubid saxan oo kala duwan. Duubitaanka ka dib, fiilada naxaasta ah waxay soo martaa soo-jiidashada joogtada ah si loo hagaajiyo astaamaheeda makaanikada, oo ay ku xigto daawaynta qulqulka iyo dahaarka-kulul-kulul. Ugu dambayntii, ribbon-kii dhammeeyey waxa ku dhaawacma habka tooska ah ee kor-u-qaadista oo ku dul dhejisyada ama gariiradda canjeelada.

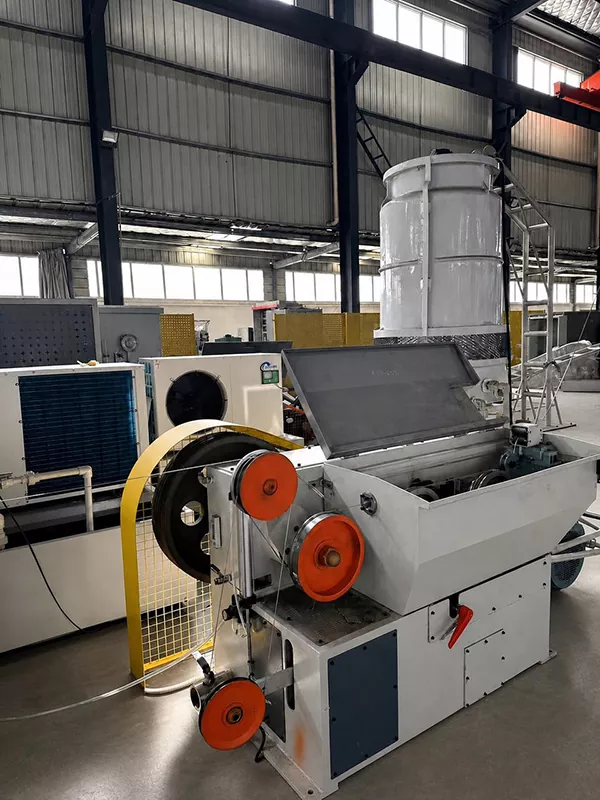

Mashiinka Sawirka

Xadhkaha naxaasta ah ayaa la sawiray iyada oo la dhex jeexjeexayo dhexroorka 2.6-3.0 mm, diyaarna u ah duubista.

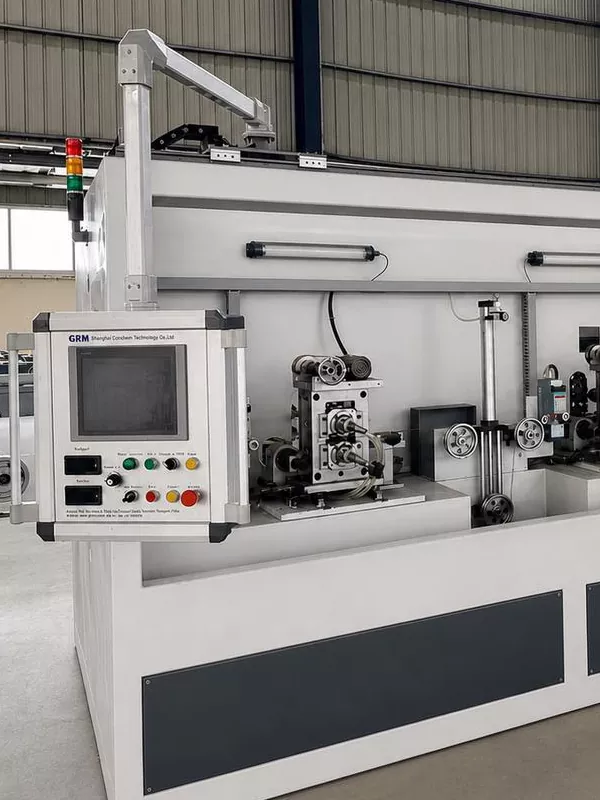

4 Istaaga Istaaga

Siligga naxaasta ah ee wareegsan waxa lagu rogaa ribbon fidsan, oo leh ballac iyo dhumucdiisuba kontaroolan tahay.

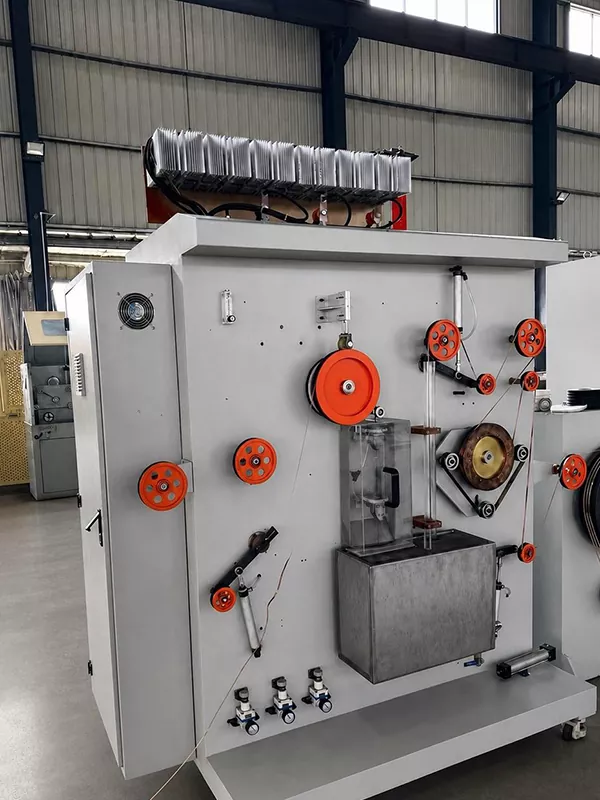

Annealing

Annealing-gaaban waxaa loo isticmaalaa ilaalinta gaaska aan shaqaynayn iyo qaboojinta biyaha wareega si loo hagaajiyo qalabka farsamada ee ribbon naxaasta.

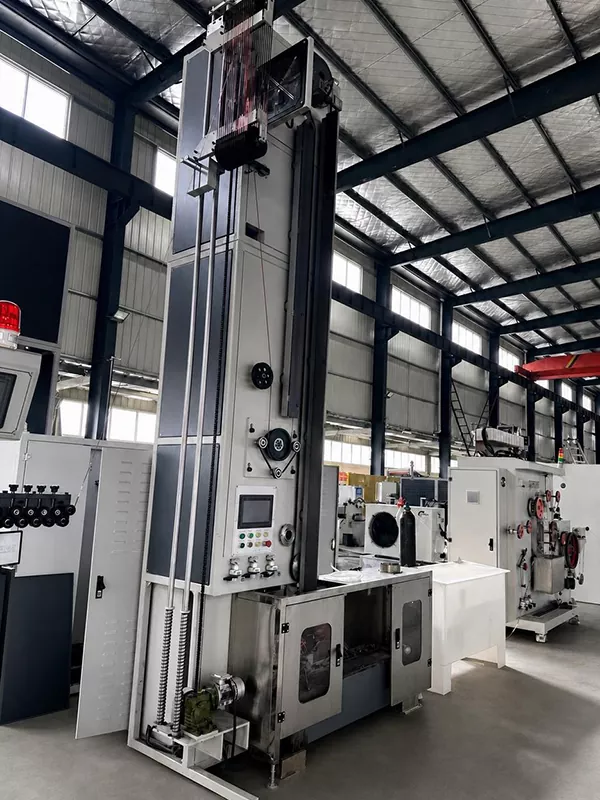

Dahaarka Daasadda

Daasacad-kulul-kulul ayaa la isticmaalaa. Mindiyaha hawadu waxay xakameeyaan dhumucda lakabka daasadaha, iyo marawaxada qaboojintu waxay ka caawisaa xasilinta tayada dusha sare. Dhumucda dahaarka hal dhinac ah: 0.01-0.025 mm.

Gariiradda tooska ah ee Chang

Hawlaha ikhtiyaariga ah waxaa ka mid ah servo traversing, isbeddel toos ah spool, goyn toos ah, iyo duubis toos ah.

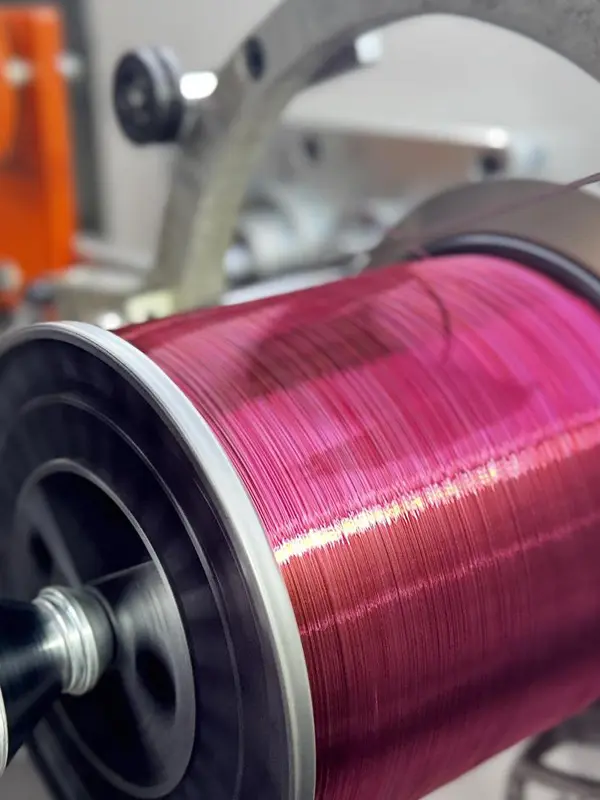

Qaadashada saxda ah

Dabaysha dabaasha: ilaa 30 kg.

Dabaylaha gariiradda canjeelada: optional 1-2 kg.

R&D iyo Patents

Ilaa 2015, GRM waxa ay sii waday horumarinta qalabka wax soo saarka ee ribbon isku xidhka PV iyo ribbon baska. Shirkaddu waxay heshay shatiyo farsamo oo badan oo la xidhiidha rogid sax ah, isku dhafka khadka wax soo saarka, iyo hababka wax soo saarka ribbon ee PV.

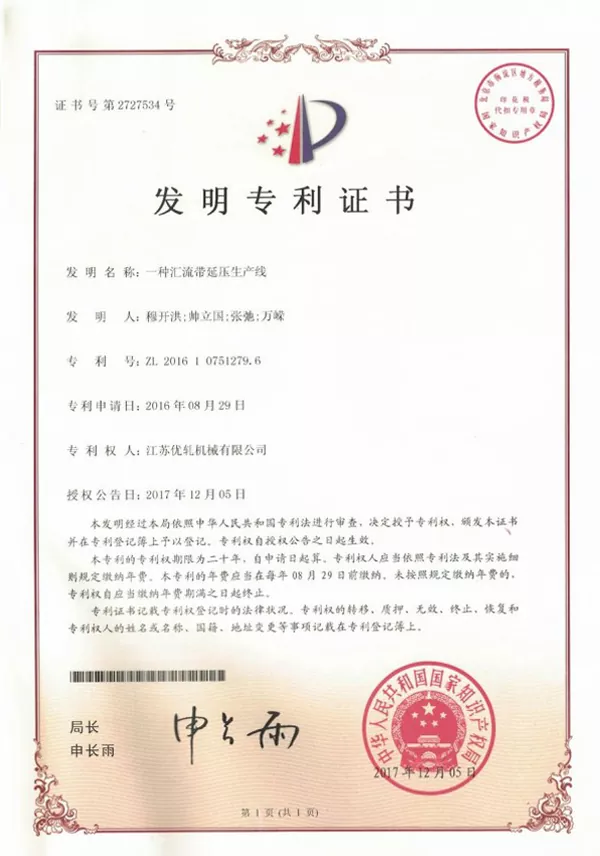

Teknoolojiyadda Patented ee GRM ee Qalabka Soo saarista Ribbon ee PV

Astaamaha Muhiimka ah

Wax soo saar joogto ah oo ka bilaabma galitaanka siliga naxaasta ilaa wax soo saarka ribbon-dahaarka leh ee dhammaatay.
Joogteynta cabbirka oo la hagaajiyay, lebbiska dahaarka, iyo tayada dabaysha.
Isku-dubbarididda xiisadda iyo la-qaadista tooska ah waxay gacan ka geysanaysaa dhimista carqaladaynta wax-soo-saarka iyo faragelinta gacanta.
Waxay taageertaa ribbon caadiga ah iyo soosaarka ribbon baska milicsiga ee shuruudaha agabka PV kala duwan.
Waxay siisaa soosaarayaasha ribbon ee PV xal wax soo saar isku dhafan oo diiradda saaraya xakamaynta habka, joogtaynta alaabta, iyo hufnaanta wax soo saarka.

Su'aalaha Inta Badan La Isweydiiyo

1.Waa maxay cabbirka badeecada dhammaatay?

Ballaca la dhammeeyey: 3-8 mm.

Dhumucdiisuna waxay dhammaatay: 0.2-0.4 mm.

2.Waa maxay kala duwanaanshaha hantida dulqaadka iyo farsamada?

Dulqaadka ballaaran: ± 0.085 mm.

Dulqaadka dhumucda: ± 0.01 mm.

Xoog xajin: ≥260 MPa.

Awoodda wax-soosaarka: 90-130 MPa.

3.Habka daasadaha dahaadhid noocee ah ayaa la isticmaalaa?

Xariiqdu waxay isticmaashaa dahaarka daasadaha kulul, oo leh dabool buuxa oo ku wareegsan ribbon, oo ay ku jiraan labada geesood.

4.Sidee loo cabbiraa ballaca alaabta iyo dhumucda?

Meesha afraad ee mishiinka duubista ee afarta taagan waxa lagu qalabeeyaa laba hab oo cabbirka laysarka ah, mid lagu cabbiro ballaca iyo mid lagu cabbiro dhumucda. Xogta cabbiraadda waxaa lagu soo bandhigi karaa HMI.

5.Maxaa agab ah oo la farsamayn karaa?

Khadka wax soo saarka ee Busbar Ribbon ee PV Busbar waxaa inta badan loogu talagalay TU1 silig naxaas ah oo aan ogsajiin lahayn. Habaynta la habeeyey ayaa lagu bixin karaa iyadoo loo eegayo alaabo naxaas ah oo kala duwan, cabbirka alaabta, iyo shuruudaha ribbon ee gaarka ah.
